ORC Serisi Otomatik Endüstriyel Balans Makinaları

SYM ORC-S Balans makinası, motor rotorları, armatürler vb. rotorlar için tasarlanmış otomatik bir balans makinasıdır.

Üretim hattının içerisindeki parçaların balansının ölçülmesinde ve alınmasında otomatik bir balans makinası olarak çalışır. Bant ile makina arasında rotorların taşınması için bir transfer ünitesine sahiptir.

Ana Operasyon Adımları;

• Rotor, bant üzerinden balans makinasına aktarılır.

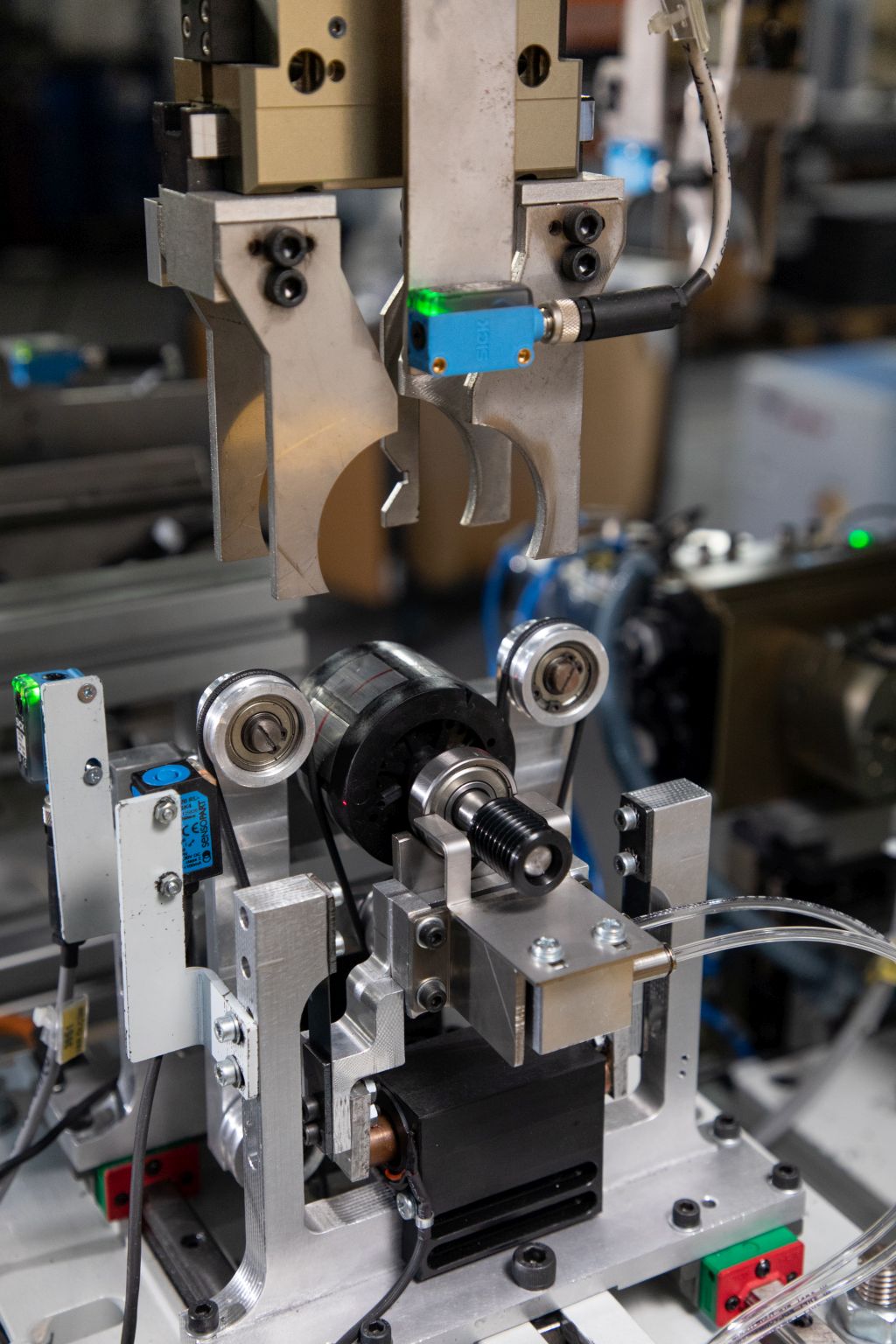

• 4 Adet gripper kollu yükleme sistemi ile rotorlar yükleme-boşaltma istasyonundan ölçüm istasyonuna taşınır.
• Rotor dönmeye başlar. Dönüş hızı, kalkış duruş hareketleri balans makinası üzerinde yer alan hız kontrolü ile kontrol edilir. Dönüş tamamlandıktan sonra balanssızlık değerleri ve pozisyonları tek bir ekranda otomatik olarak görünür.
• 1 g.mm değerinden yüksek bir balanssızlık tespit edildiğinde, balansının alınması için sonraki istasyona aktarılır. Eğer ilk balanssızlık değeri 100 g.mm’den yüksekse, rotor herhangi bir işlem yapılmadan NOK hattına aktarılacaktır. (Bu değer operatör tarafından da ayarlanabilir)
• Rotorda balans alma işlemi maksimum derinlik ve çap değerleri göz önünde bulundurularak yapılacaktır.
• Rotordaki plastik aksam üzerinde maksimum delik açılır. Bu delik sayıları operatör tarafından değiştirilebilir.
• Konumlama servo ile yapılır. Delik delme sırasında rotor klempler ile sabitlenir.
• Rotor kontrol ölçümü istasyonuna otomatik aktarılır.
• Kontrol ölçümü yapılır.
• Eğer balanssızlık değeri 1 g.mm’den düşükse OK hattına aktarılır. Eğer balanssızlık değeri 1 g.mm’den yüksekse tekrar balans alma istasyonuna otomatik aktarılır. 3 Ölçüm ve 2 balans alma işleminden sonra balanssızlık değeri 1 g.mm altında olmayan rotorlar NOK konveyörüne aktarılacaktır.

Elektronik Ölçüm Ünitesi & Yazılım

• Otomatik Ölçüm Yapabilme Özelliği
• Rotora Özel Reçete Oluşturma
• ISO 21940 Standartlarına Göre Tolerans Hesaplama veya Rotora Özel Tolerans Belirleme
• Farklı Formatlarda Rapor Alma Özelliği (.pdf, .xml vb.)
• Kolay Kullanım Sağlayan Messmatic Balans Yazılımı
• Yazılım Erişim Seviyeleri Belirleme (Admin – Şef – Operatör vb.)
• Uzak Masaüstü Bağlantısı
• Balans Ölçüm Sonuçlarını Farklı Birimlerde Gösterme (g.-mg. – g.cm – g.mm – N.mm)
• %90’a Kadar Balanssızlık Giderebilme
• Rotor Üzerinde Balans Alınabilecek veya Alınamayacak Bölgeyi Belirleme Özelliği
