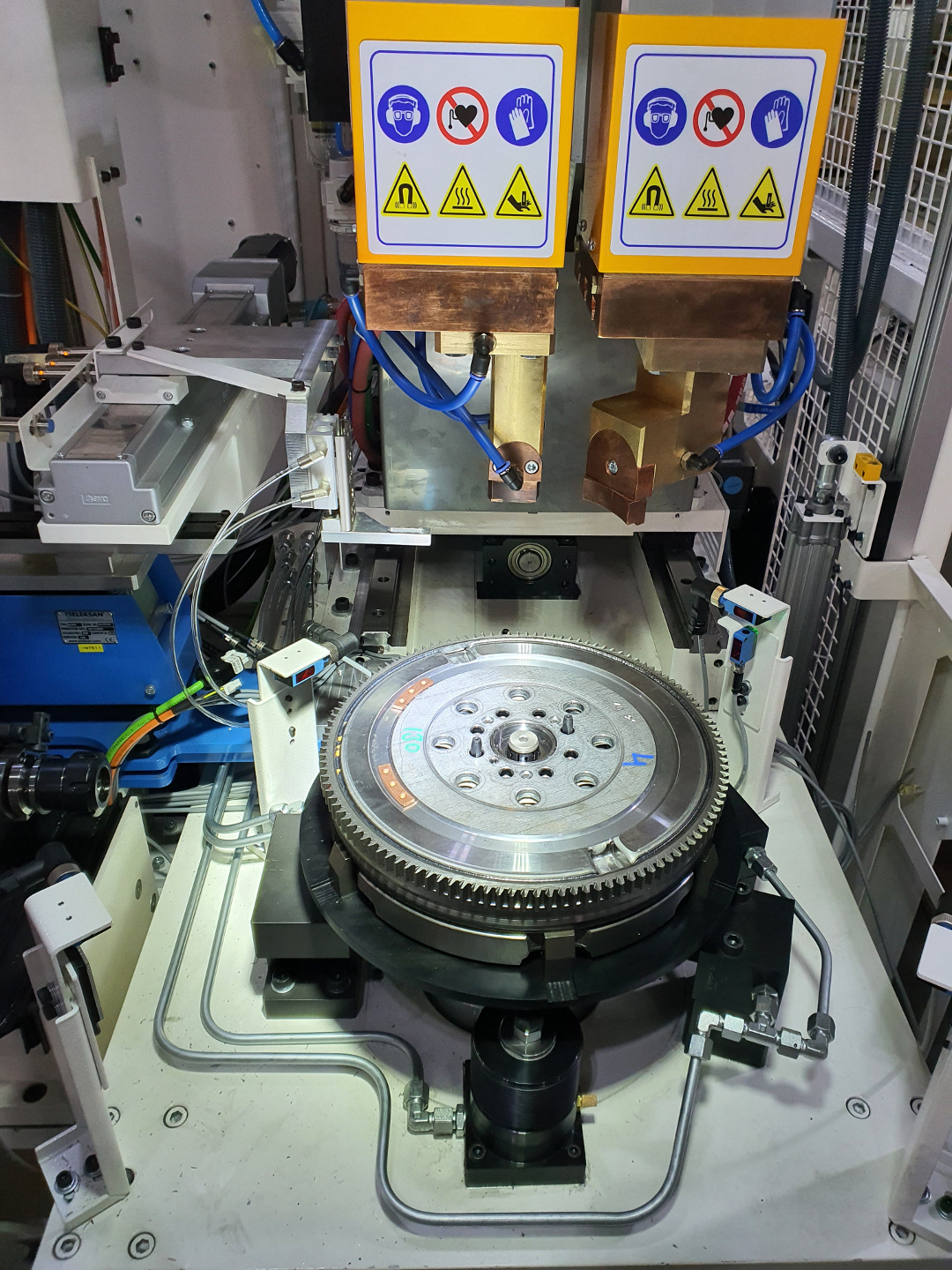

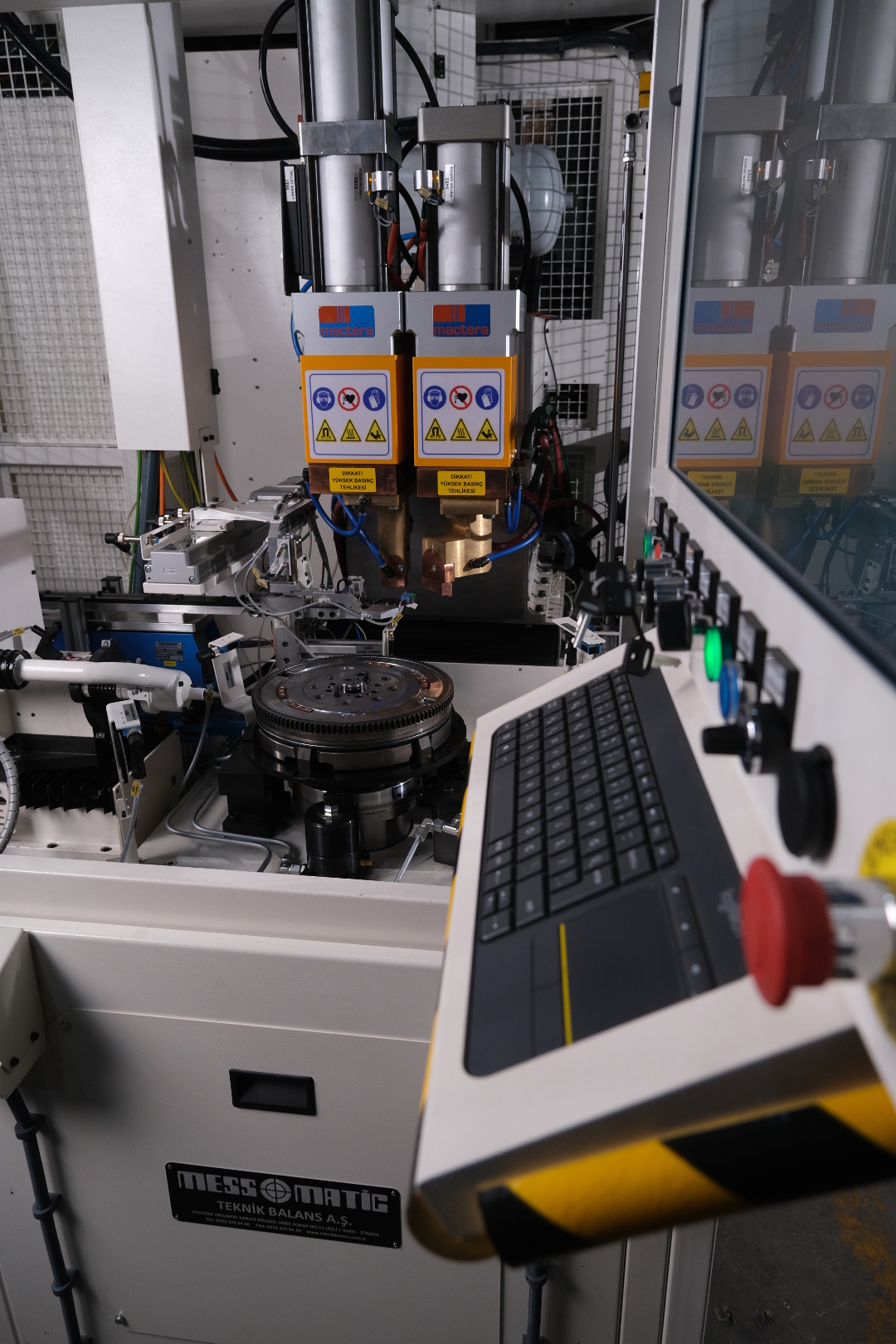

DM - K otomatik dikey balans makinesi volan, debriyaj, kasnak vb. parçaların otomatik olarak projeksiyon kaynağı yöntemi ile balansının alınması için tasarlanmış bir balans makinasıdır.
Uygun pens sistemi ile, kapasite içerisindeki parçaların balansının ölçülmesinde ve otomatik olarak balansının alınmasında kullanılır.
Ana Operasyon Adımları;
- Rotor, balans makinesine manuel veya otomatik olarak yüklenerek sıkma sistemine yerleştirilir.
- Operatör tarafından çift el butonuna basılır ve pnömatik kapı kapanır.
- Rotorun balans makinesine sorunsuz yerleştirildiği sensörler ile kontrol edilir.
- Yerleştirilen rotor balans ölçümü için test dönüşüne başlar.
- Rotor üzerine balans alma yöntemi olarak kullanılan kaynak elementleri sarsak sistemi ile balans makinesi içerisine taşınır.

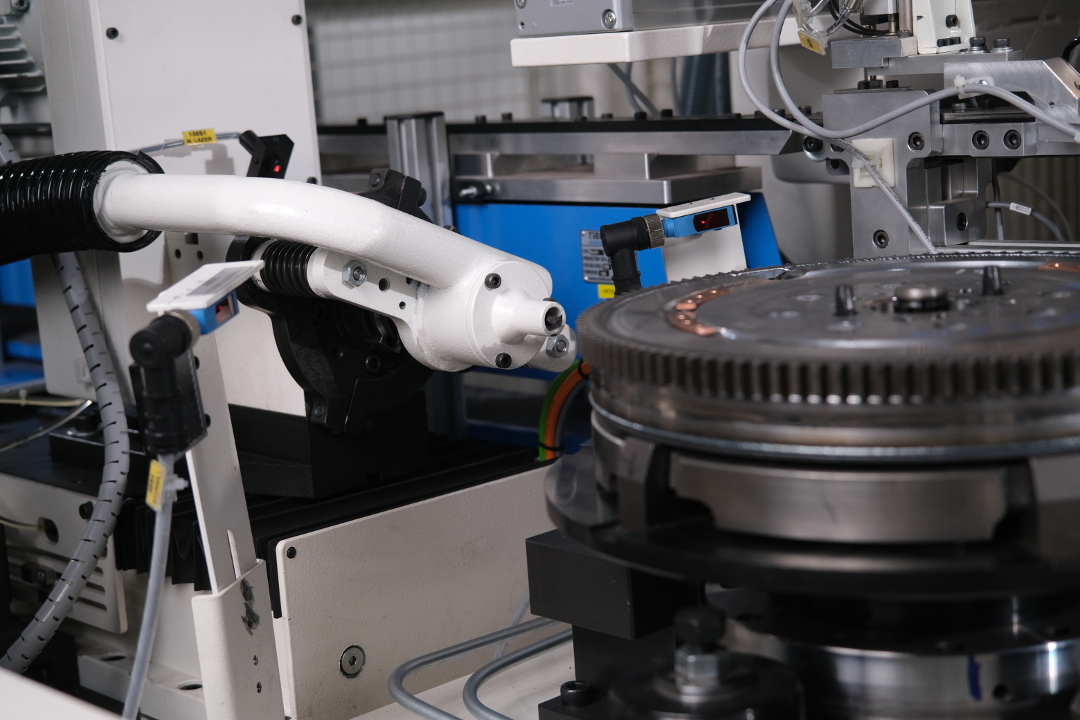

- Rotor üzerinde balans alma işlemi üstten element puntalanarak yapılır. Bu element sarsak sisteminden gelmektedir. Gelen element servo kontrollü kol yardımıyla taşınır ve kaynak ünitesine vakumlanır.
- Kaynak ünitesi, balans alma yöntemi olarak kullanılan elementi rotorun üstüne projeksiyon kaynağı ile kaynak yapar.
- Balans alma işlemi yapılan rotor, kontrol için tekrar test dönüşüne başlar.
- Sıkma sistemindeki pens çözülür ve balans makinesinden rotor manuel veya otomatik olarak boşaltılır.
- Otomatik Ölçüm Yapabilme Özelliği
- Rotora Özel Reçete Oluşturma
- ISO 21940 Standartlarına Göre Tolerans Hesaplama veya Rotora Özel Tolerans Belirleme
- Farklı Formatlarda Rapor Alma Özelliği (.pdf, .xml vb.)
- Kolay Kullanım Sağlayan Messmatic Balans Yazılımı
- Yazılım Erişim Seviyeleri Belirleme (Admin – Şef – Operatör vb.)
- Uzak Masaüstü Bağlantısı
- Balans Ölçüm Sonuçlarını Farklı Birimlerde Gösterme (g.-mg. – g.cm – g.mm – N.mm)
- %90’a Kadar Balanssızlık Giderebilme
- Rotor Üzerinde Balans Alınabilecek veya Alınamayacak Bölgeyi Belirleme Özelliği
- Ana Motor: Servo Motor
- Balans Ölçüm Devri: 400 – 800 d/dk (Rotor Ağırlığına Göre Değişkenlik Gösterir)
- Çevrim Süresi: 40 sn. (Tek Tip Balans Ağırlığı ile 2 Element Kaynak Yapılarak ve Yükleme-Boşaltma- Rotor Çevirme Hariç)
- Elektrik: 380 VOLT ± 10 % 50Hz ± 3 %
